Polecane komponenty

To dobre miejsce, aby zacząć poszukiwania komponentów do elektryfikacji Twojego roweru.

Zaznaczam, że są to komponenty polecane do przerobienia zwykłego roweru na rower elektryczny. Mam tu na myśli, że efekt końcowy nadal będzie przypominał rower. Same komponenty na pewno da się zamontować do większości ram rowerowych. Nie znajdziesz tutaj komponentów o mocy, które nadają się bardziej do motorowerów czy motocykli elektrycznych.

Oczywiście pamiętaj, że nie są to wszystkie możliwe rozwiązania, jakie możesz zastosować do swojego ebike. Uważam jednak, że te niżej wymienione, jak na dobry początek e-rowerowej przygody, sprawdzą się bardzo dobrze. Kolejność wymienionych komponentów jest losowa i nie ma znaczenia dla jakości ich działania.

Kurs ebike: zestaw do konwersji roweru

Komponenty

Po kliknięciu na dany komponent, zostaniesz do niego przekierowany.

SILNIK HUB

BEZPRZEKŁADNIOWY

MXUS XF40 30H 7x9 wolny - kaseta

– moc ciągła sterownika: do 1500 W

– moc maksymalna sterownika: do 3000 W
– moment obrotowy maksymalny: do 85 Nm

– prędkość max dla koła 26″ i napięcia 48 V: ok. 35 km/h
– masa: 6.4 kg

MXUS XF40 30H 7x9
MXUS XF40 30H 7x9

MXUS XF40 30H 10x6 szybki - kaseta

– moc ciągła sterownika: do 1500 W
– moc maksymalna sterownika: do 3000 W
– moment obrotowy maksymalny: do 65 Nm
– prędkość max dla koła 26″ i napięcia 48 V: ok. 45 km/h
– masa: 6.4 kg

MXUS XF40 30H 10x6
MXUS XF40 30H 10x6

PRZEKŁADNIOWY

MXUS XF19R - wolnobieg

– moc ciągła sterownika: do 1000 W
– moc maksymalna sterownika: do 2000 W
– moment obrotowy maksymalny: do 100 Nm
– prędkość max dla koła 26″ i napięcia 48 V: ok. 46 km/h
– masa: 4,7 kg

(Ten konkretny silnik może nie działać ze sterownikami KT48SVPRC, na pewno działa ze sterownikami KT48SVPRL-LCD-C&D Maximum current:40A oraz KT48SVPRL-XFCO1F22 Maximum current:30A oraz Kelly KLS4812S, KLS7212S, Sabvoton / MQCON 72045 (Sabvoton mini)

MXUS XF19R
MXUS XF19R

MXUS XF19C - kaseta

– moc ciągła sterownika: do 500 W
– moc maksymalna sterownika: do 1500 W
– moment obrotowy maksymalny: do 70 Nm
– prędkość max dla koła 26″ i napięcia 48V: ok. 44 km/h
– masa: 4,7 kg

(Ten konkretny silnik może nie działać ze sterownikami KT48SVPRC, na pewno działa ze sterownikami KT48SVPRL-LCD-C&D Maximum current:40A oraz KT48SVPRL-XFCO1F22 Maximum current:30A oraz Kelly KLS4812S, KLS7212S, Sabvoton / MQCON 72045 (Sabvoton mini)

MXUS XF19C
MXUS XF19C

MXUS MX01C - kaseta

– moc ciągła sterownika: do 500 W
– moc maksymalna sterownika: do 1500 W
– moment obrotowy maksymalny: do 65 Nm
– prędkość max dla koła 26″ i napięcia 48 V: ok. 40 km/h
– masa: 4,2 kg

MXUS MX01C
MXUS MX01C

MXUS XF15R - wolnobieg

– moc ciągła sterownika: do 350 W
– moc maksymalna sterownika: do 750 W
– moment obrotowy maksymalny: do 35 Nm
– prędkość max dla koła 26″ i napięcia 48 V: ok. 35 km/h
– masa: 3,5 kg

MXUS XF15R
MXUS XF15R

MXUS XF15C - kaseta

– moc ciągła sterownika: do 350 W
– moc maksymalna sterownika: do 750 W
– moment obrotowy maksymalny: do 35 Nm
– prędkość max dla koła 26″ i napięcia 48 V: ok. 35 km/h
– masa: 3,8 kg

MXUS XF15C
MXUS XF15C

STEROWNIK SILNIKA HUB

Sterowniki z serii KT Sinus / sinewave (oznaczenie KT48SVPR...)

– sterownik sinusoidalny
– rodzina sterowników o różnych rozmiarach i mocach

– moc dla 48 V: 450 W / 930 W | 500 W / 1600 W | 1500 W / 2600 W

– występuje w wersji z wyświetlaczem
– obsługuje wspomaganie pedałowania PAS z czujnikiem kadencji
– obsługuje manetkę gazu

minusem tego sterownika jest konieczność ręcznego dopasowania połączenia faz silnika i czujników Halla poprzez kilkukrotne przełączanie przewodów pomiędzy sobą (sterownik nie posiada samonauki kolejności połączenia przewodów)

– kolejnym minusem tego sterownika jest jego duży rozmiar w wersji 30 A i 45 A

– podobne sterowniki z oznaczeniem KT48ZW… to sterowniki blokowe, a nie sinusoidalne

Sterowniki KT SINUS
Sterowniki KT SINUS

Sabvoton / MQCON 72045 (Sabvoton mini)

– sterownik wektorowy FOC

– programowalny z poziomu komputera PC lub Smartfona

– moc dla 48 V do 2400 W (programowalna)
– bez wyświetlacza
– obsługuje tylko manetkę gazu
– nie ma funkcji wspomagania pedałowania. Można ją dodać poprzez dołożenie komputera MPe

– sterownik posiada funkcję samonauki kolejności połączenia przewodów fazowych i czujników Halla

Sabvoton / MQCON 72045 (Sabvoton mini)
Sabvoton / MQCON 72045 (Sabvoton mini)

Kelly KLS4812S

– sterownik sinusoidalny
– programowalny z poziomu komputera PC lub Smartfona
– moc dla 48 V do 3000 W (programowalna)
– bez wyświetlacza
– obsługuje tylko manetkę gazu

– nie ma funkcji wspomagania pedałowania. Można ją dodać poprzez dołożenie komputera MPe

– sterownik posiada funkcję samonauki kolejności połączenia przewodów fazowych i czujników Halla

– ogromną zaletą tego sterownika są jego nieduże rozmiary w porównaniu do dużej mocy

Kelly KLS4812S
Kelly KLS4812S

Kelly KLS7212S

– sterownik sinusoidalny
– programowalny z poziomu komputera PC lub Smartfona
– moc dla 48 V do 3000 W (programowalna)
– bez wyświetlacza
– obsługuje tylko manetkę gazu

– nie ma funkcji wspomagania pedałowania. Można ją dodać poprzez dołożenie komputera MPe

– sterownik posiada funkcję samonauki kolejności połączenia przewodów fazowych i czujników Halla

– ten od poprzednika różni się tylko wyższym dopuszczalnym napięciem zasilania

– ogromną zaletą tego sterownika są jego nieduże rozmiary w porównaniu do dużej mocy

Kelly KLS7212S
Kelly KLS7212S

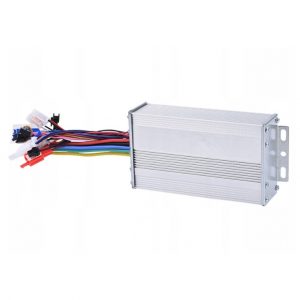

Tani sterownik uniwersalny (na zapas/serwis)

– najtańszy sterownik bez marki, który posłuży jako sterownik zapasowy / serwisowy
– koszt takiego to ok. 50 zł importowany z Chin, a poniżej 100 zł z polskiej dystrybucji
– można znaleźć wiele podobnych w internecie pod hasłem „ebike controller”
– najczęściej uznaczony jako 18 A 350 W / 36 V / 48 V
– zwrócić uwagę, aby miał trzy przewody fazowe dla silnika i wejscie na czujniki Halla i manetkę gazu

Tani sterownik uniwersalny (na zapas/serwis)
Tani sterownik uniwersalny (na zapas/serwis)

NAPĘDY MID-DRIVE

Bafang BBS02

– moc nominalna: 750 W
– moc maksymalna: do 1400 W

– masa: ok. 4,2 kg
– wspomaganie pedałowania na czujniku kadencji

BAFANG BBS02
BAFANG BBS02

Bafang BBSHD

– moc nominalna: 1000 W
– moc maksymalna: do 1600 W

– masa: ok. 6 kg
– wspomaganie pedałowania na czujniku kadencji

BAFANG BBSHD

Tongsheng TSDZ2

– moc nominalna: 350 W
– moc maksymalna: do 750 W
– masa: ok. 3,5 kg
– wspomaganie pedałowania na czujniku nacisku na pedały i czujniku kadencji
– polecam go tylko wtedy, gdy będzie do niego wgrane „otwarte oprogramowanie” wraz z przeprogramowanym wyświetlaczem KT LCD3

Zachęcam do zapoznania się z moimi materiałami dostępnymi na kanale YouTube, dotyczącymi tego napędu. Szczególnie polecam obejrzeć dwa poniższe odcinki, oraz PLAYLISTĘ.

Tongsheng TSDZ2
Tongsheng TSDZ2

CYC X1 PRO GEN2

– moc nominalna: 1500 W
– moc maksymalna dla 48 V: do 3500 W
– masa: ok. 3,5 kg
– wspomaganie pedałowania na czujniku nacisku na pedały i czujniku kadencji

CYC X1 PRO GEN2
CYC X1 PRO GEN2

Wyświetlacze

Do sterowników sinusoidalnych

KT LCD3

– najpopularniejszy wyświetlacz z serii KT
– w zestawie z dodatkowym panelem przycisków
– wymiary: 96x65x20 mm

– pasuje tylko do sterowników KT sinus oraz po przeprogramowaniu także do napędu TSDZ2
– polecany do otwartego oprogramowania, do napędu centralnego TSDZ2

wyświetlacz KT LCD3
KT LCD3

KT LCD4

– w zestawie z panelem przycisków

– wymiary: 55x40x23 mm

– pasuje tylko do sterowników KT sinus

KT LCD4

KT LCD8

– kolorowy

– w zestawie z dodatkowym panelem przycisków
– wymiary: 96×68 mm

– pasuje tylko do sterowników KT sinus

KT LCD8s
KT LCD8s

Do napędów centralnych (Bafang)

APT 850c / P850c

– kolorowy

– w zestawie z dodatkowym panelem przycisków
– wymiary: 93×60 mm
– różnica między 850c i P850c to szata graficzna dla napędów Bafang

– pasuje tylko do napędów centralnych Bafang
– wyświetlacz APT 850c po wgraniu oprogramowania MPe nosi nazwę własną „MaxiColor 850c” i działa tylko z komputerem MPe

850c
850c

SW102

– czarno biały OLED

– w zestawie z panelem przycisków
– wymiary: 63×22 mm

– pasuje tylko do napędów centralnych Bafang

SW102
SW102

OGNIWA BATERII LI-ION (18650)

WYSOKOPOJEMNOŚCIOWE

Samsung INR18650-35E 3500 mAh

– pojemność nominalna: 3500 mAh

– pojemność użytkowa: 3300 mAh

– prąd rozładowania maksymalny, chwilowy: 8 A

– prąd rozładowania maksymalny dla ebike: 5 A

Samsung INR18650-35E 3500 mAh
Samsung INR18650-35E 3500 mAh

LG 18650 MJ1 3500 mAh

– pojemność nominalna: 3500 mAh

– pojemność użytkowa: 3200 mAh

– prąd rozładowania maksymalny, chwilowy: 8 A

– prąd rozładowania maksymalny dla ebike: 5 A

LG 18650 MJ1 3500 mAh
LG 18650 MJ1 3500 mAh

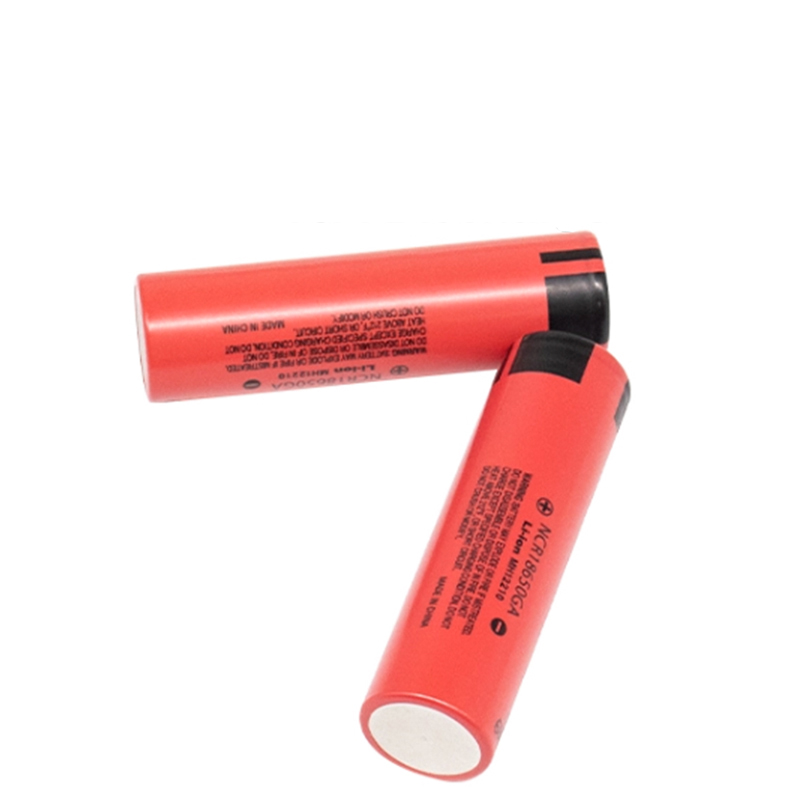

Sanyo NCR18650GA

– pojemność nominalna: 3500 mAh

– pojemność użytkowa: 3250 mAh

– prąd rozładowania maksymalny, chwilowy: 8 A

– prąd rozładowania maksymalny dla ebike: 5 A

Sanyo NCR18650GA
Sanyo NCR18650GA

WYSOKOPRĄDOWE

Sony US18650VTC5 2600 mAh (Green)

– pojemność nominalna: 2600 mAh

– pojemność użytkowa: 2500 mAh

– prąd rozładowania maksymalny, chwilowy: 30 A

– prąd rozładowania maksymalny dla ebike: 15 A

Sony US18650VTC5 2600 mAh (Green)
Sony US18650VTC5 2600 mAh (Green)

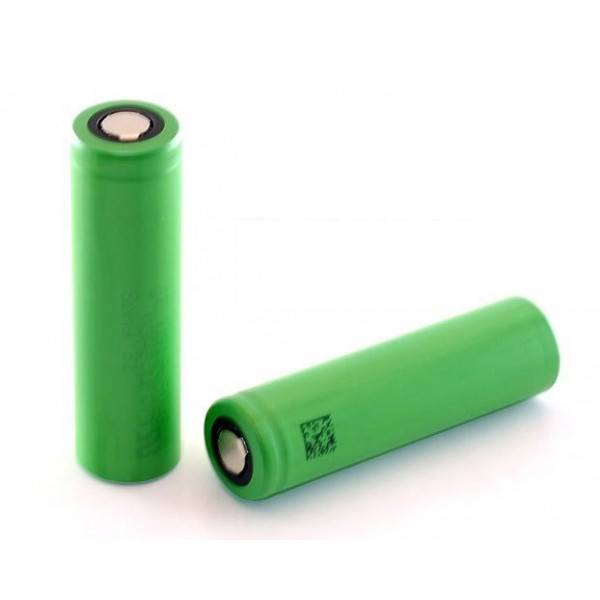

Sony US18650VTC5A

– pojemność nominalna: 2600 mAh

– pojemność użytkowa: 2400 mAh

– prąd rozładowania maksymalny, chwilowy: 30 A

– prąd rozładowania maksymalny dla ebike: 15 A

Sony US18650VTC5A

Sony US18650VTC6

– pojemność nominalna: 3000 mAh

– pojemność użytkowa: 2850 mAh

– prąd rozładowania maksymalny, chwilowy: 25 A

– prąd rozładowania maksymalny dla ebike: 10 A

Sony US18650VTC6
Sony US18650VTC6

Samsung INR18650-30Q

– pojemność nominalna: 3000 mAh

– pojemność użytkowa: 2800 mAh

– prąd rozładowania maksymalny, chwilowy: 15 A

– prąd rozładowania maksymalny dla ebike: 8 A

Samsung INR18650-30Q
Samsung INR18650-30Q

BMSy

  • BMSy rzadko posiadają markę. Najczęściej są to moduły bez marki, dlatego ciężko wskazać konkretny.
  • Na początek szukałbym prostego BMSa bez możliwości programowania i bez możliwości sterowania przez bluetooth, aby przypadkiem nie ustawić go nieprawidłowo.
  • Zwróć uwagę, aby miał odpowiednią nośność prądową i aby posiadał moduł balansowania.

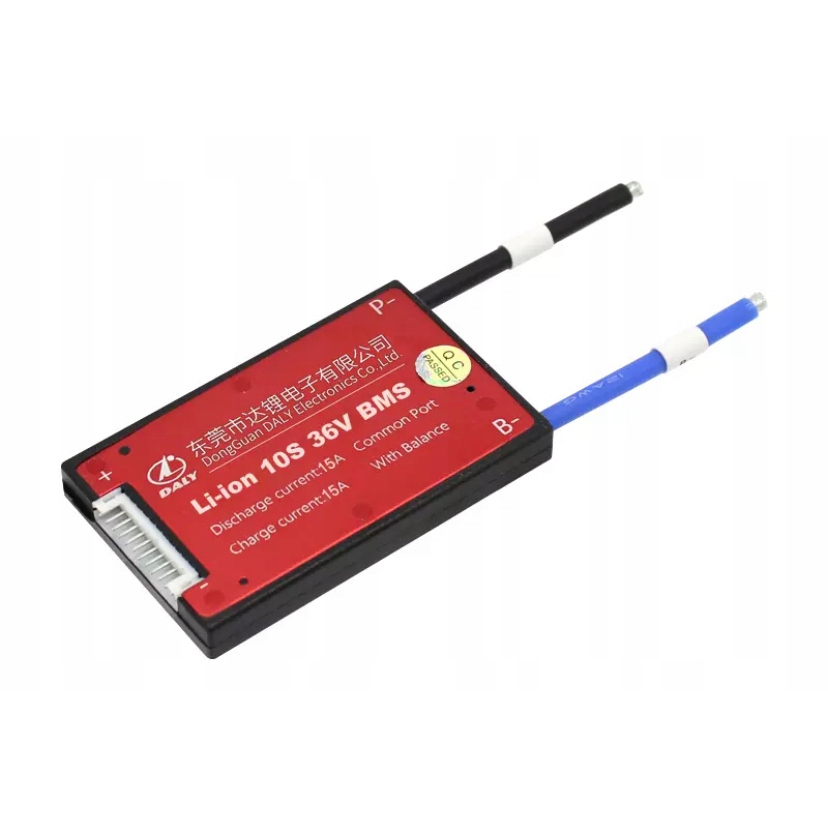

    Przykładowy BMS z marką to DALY, występujący w różnych nośnościach prądowych od 15 A.

BMS DALY

– nośność prądowa: od 15 A

– balansowanie baterii: TAK

BMS DALY

OBUDOWY HANDLOWE BATERII

Hailong G56

– maks. ilość ogniw: 56 szt. (52 szt. dla 48 V)

Hailong G56
Hailong G56

Hailong G70

– maks. ilość ogniw: 70 szt. (65 szt. dla 48 V)

Hailong G70
Hailong G70

OBUDOWY NA STEROWNIK

Obudowa 1 w 3 rozmiarach

– obudowy te nie posiadają marki, występują w trzech rozmiarach

– należy je szukać w sklepach pod nazwą „obudowa sterownika” lub „ebike controller box”

Obudowy na sterownik
Obudowy na sterownik

Obudowa 2 w 3 rozmiarach

– obudowy te nie posiadają marki, występują w trzech rozmiarach
– należy je szukać w sklepach pod nazwą „obudowa sterownika” lub „ebike controller box”

Obudowy na sterownik
Obudowy na sterownik

MANETKI GAZU

Kciukowa

– uniwersalna na lewą i prawą stronę kierownicy (bez marki)

– manetki kciukowe dostępne są na rynku w różnych szerokościach

– dodatkowo występują również manetki połówkowe i pełne

Manetka gazu
Manetka gazu

CZUJNIKI KADENCJI PAS

Czujnik kadencji PAS - dwuczęściowy

– dwuczęściowy czujnik kadencji PAS montowany na prawą stronę

– występuje w dwóch wersjach zarówno do klasycznych suportów z osią na kwadrat, jak i do nowszych rozwiązań ISIS / hollowtech

– najczęściej występuje bez marki i bez symbolu

– warto wybrać taki z diodą, która symbolizuje poprawność działania

– sugeruję też opcję z 12-stoma magnesami

Czujnik kadencji PAS
Czujnik kadencji PAS

Czujnik kadencji PAS - jednoczęściowy KT-V12L

– zintegrowany czujnik kadencji PAS montowany na lewą stronę do klasycznych suportów, z osią na kwadrat

KT-V12L
KT-V12L

CZUJNIKI MOMENTU OBROTOWEGO PAS

E-Rider T9

– współpracuje z komputerem MPeV6 od ebikecomputer.com

– występuje w kilku szerokościach

E-Rider T9
E-Rider T9

CZUJNIKI HAMULCA

Czujnik hamulca

– uniwersalne

– magnetyczne

– dwuprzewodowe, zwierne

– naklejane w okolicy klamki hamulca

– pasują do hamulcy hydraulicznych i na linkę

Czujnik hamulca
Czujnik hamulca

ZŁĄCZA

XT30 / XT60 / XT90

– wysokoprądowe złącza, nadające się do podłączenia sterownika do baterii
– nie są uszczelnione przeciw dostawaniu się wody, zatem można je użyć tylko wewnątrz szczelnej skrzynki elektrycznej
– warto dodatkowo użyć preparatu chemicznego do złącz, który wypiera wodę i poprawia kontakt elektryczny

XT30 / XT60 / XT90
XT30 / XT60 / XT90

MT60

– wysokoprądowe złącza, nadające się do podłączenia sterownika do baterii
– nie są uszczelnione przeciw dostawaniu się wody, zatem można je użyć tylko wewnątrz szczelnej skrzynki elektrycznej
– warto dodatkowo użyć preparatu chemicznego do złącz, który wypiera wodę i poprawia kontakt elektryczny

MT60
MT60

Ninigi NPPW / NPPG

– sygnałowe złącza, wielopinowe
– występują w różnych wariantach, z różną ilością pinów
– wymagają specjalnej zaciskarki do pinów, np. o symbolu HT-225D
– nie trzeba lutować przewodów
– nie są uszczelnione przeciw dostawaniu się wody, zatem można je użyć tylko wewnątrz szczelnej skrzynki elektrycznej
– warto dodatkowo użyć preparatu chemicznego do złącz, który wypiera wodę i poprawia kontakt elektryczny

NINIGI NPPW / NPPG
NINIGI NPPW / NPPG

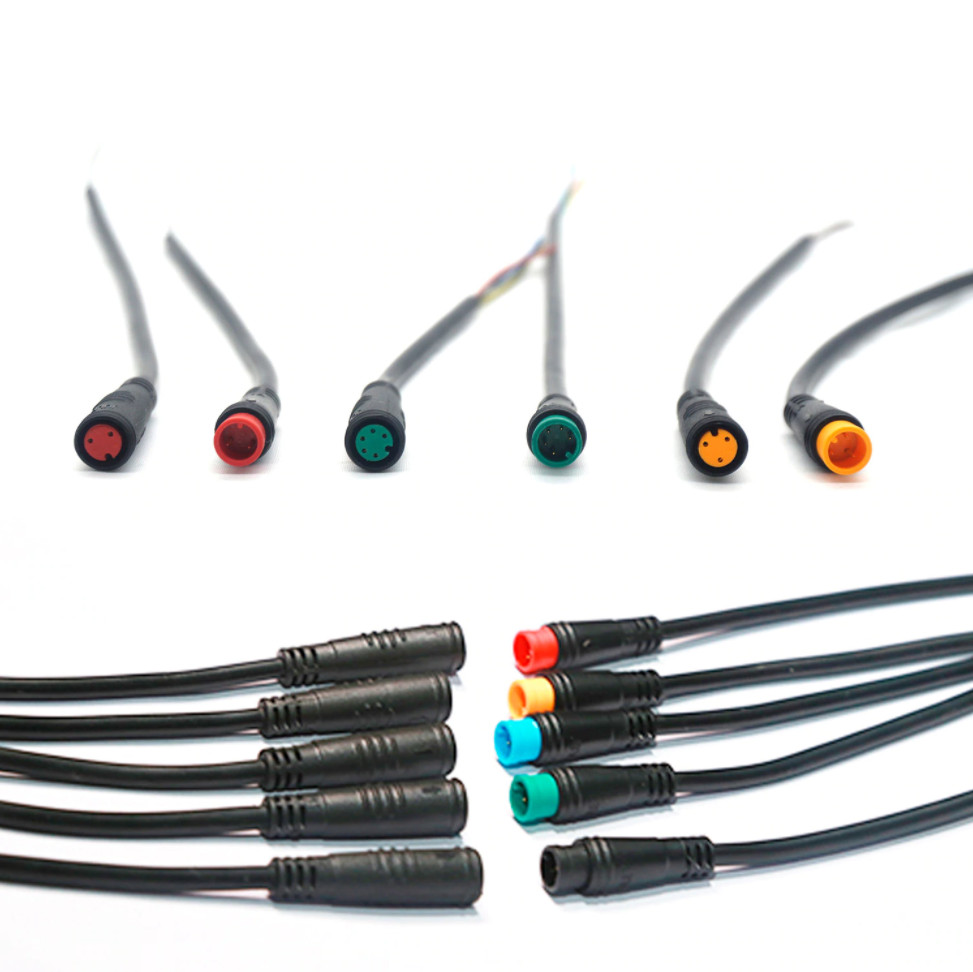

Hermetyczne Julet / Higo

– sygnałowe złącza hermetyczne, wielopinowe
– występują w różnych wariantach, z różną ilością pinów
– produkują je dwie firmy: JULET lub HIGO
– trzeba je przylutować na przewodach
– warto dodatkowo użyć preparatu chemicznego do złącz, który wypiera wodę i poprawia kontakt elektryczny

Złącza Julet lub Higo
Złącza Julet lub Higo

PRZEWODY

AMASS (silikonowe, elastyczne)

– najlepsze przewody wysokoprądowe
– występują w wielu przekrojach
– kolory: czarne i czerwone

AMASS silikonowy, elastyczny
AMASS silikonowy, elastyczny

SiF (silikonowe)

– drugie w kolejności, najlepsze przewody wysokoprądowe
– występują w wielu przekrojach i kolorach

SiF silikonowy
SiF silikonowy

LIYY

– przewody sygnałowe nieekranowane
– należy stosować przekrój 0,14 mm2 lub 0,25 mm2
– występują w kolorze izolacji: szarym lub czarnym
– występują w różnej ilości żył

LIYY 0,14 mm2 lub 0,25 mm2
LIYY 0,14 mm2 lub 0,25 mm2

LIYCY

– przewody sygnałowe ekranowane
– należy stosować przekrój 0,14 mm2 lub 0,25 mm2
– występują w kolorze izolacji szarym lub czarnym
– występują w różnej ilości żył

LIYCY 0,14 mm2 lub 0,25 mm2
LIYCY 0,14 mm2 lub 0,25 mm2

Obręcze

Dartmoor Fortress V2

– dla MTB

– rozmiar 26″

– wzmacniana obręcz do zastosowania z hamulcami tarczowymi

– do silnika należy wybrać wersję na 36 szprych

Dartmoor Fortress V2
Dartmoor Fortress V2

REMERX Rocky DISC lub E-Rocky DISC

– dla MTB

– rozmiary 27,5″, 28″ i 29″

– wzmacniana obręcz do zastosowania z hamulcami tarczowymi

– do silnika należy wybrać wersję na 36 szprych

REMERX E-Rocky DISC
REMERX E-Rocky DISC

Komputer pokładowy MPe

Komputer MPe do ebike

– szacowny zasięg do przejechania na pozostałej baterii

– możliwość dołożenia funkcji wspomagania pedałowania PAS (zarówno czujnik kadencji, jak i czujnik nacisku na pedały)
– przełączanie się pomiędzy trybem zablokowanym (25 km/h), a odblokowanym (powyżej 25 km/h)
– dopasowanie mocy manetki
– zabezpieczenia przed przegrzaniem silnika, sterownika
– funkcja tempomatu
– i wiele innych możliwości

– więcej szczegółów o samym komputerze dostępnych na stronie: ebikecomputer.com

Kurs ebike: Komputer MPe
Kurs ebike: Komputer MPe

Inne

Klej termoprzewodzący

– do przymocowania zabezpieczenia termicznego i czujników temperatury

– temperatura pracy (maks.): 200 °C

Klej AG TermoGlue
Klej AG TermoGlue

Łańcuch dedykowany do ebike (do napędów mid-drive)

– KMC z serii „e”- („e” oznacza ilość rzędów w kasecie):
– e1
– e8
– e9
– e10
– e11
– e12

Łańcuch KMC z serii „e"
Łańcuch KMC z serii „e"

Blokada obrotu do silnika HUB

– konieczność zastosowania dla silników HUB (po obydwóch stronach silnika)

– na rynku dostępnych jest wiele rozwiązań

– można też taką blokadę wykonać samodzielnie

Blokada obrotu do silnika HUB
Blokada obrotu do silnika HUB

Sztyca amortyzowana - Suntour NCX

– polecam do rowerów ze sztywnym tyłem (bez amortyzacji)
– regulacja twardości
– system amortyzacji (sprężyna)
– występują różne długości i średnice sztycy

Sztyca amortyzowana - Suntour NCX
Sztyca amortyzowana - Suntour NCX

Narzędzia

Lutownica transformatorowa pistoletowa - 100 W

– moc 100 W

– konieczny grot z drutu miedzianego

Lutownica transformatorowa pistoletowa -100 W

Obcinacz firmy Knipex

– służy do precyzyjne cięcia przewodów

Obcinacz firmy Knipex 7861125
Obcinacz firmy Knipex 7861125

Zaciskarka HT-225D

– zaciskarka grzechotkowa dla złącz
– długość: 210mm

Zaciskarka HT-225D
Zaciskarka HT-225D

Ściągacz izolacji Neo Tools

– służy do ściągania izolacji z przewodów

Ściągacz izolacji Neo Tools
Ściągacz izolacji Neo Tools
