Gotowy projekt ebike
mid-drive - MTB z pełną amortyzacją

Tutaj zainspirujemy Cię do wykonania ebike, na przykładzie MTB z napędem centralnym. Podamy koszy budowy oraz komponenty, z których się składa.

Mid-drive TSDZ2
Mid-drive TSDZ2

Parametry ebike z mid-drive

  • Masa pojazdu: 21,5 kg
  • Moc maksymalna: 750 W (po wgraniu otwartego oprogramowania TSDZ2)
  • Prędkość maksymalna: 45 km/h
  • Zasięg: 20 – 60 km
  • Cena osprzętu bez roweru: 2900 zł
  • Cena łączna: 7300 zł

Komponenty do budowy ebike

  • Rama roweru (używana) / cena 4400 zł: Cube AMS 125 pro, rozmiar 16″, rocznik 2012, koła 26″ / 2.3″
  • Napęd mid-drive / cena 2000 zł (import 1600 zł + 400 zł VAT): Tongsheng TSDZ2 + open firmware

Polecamy wgrać otwarte oprogramowanie

Tutaj pokazujmy, jak zrobisz to samodzielnie:

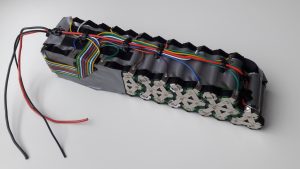

  • Bateria „na wymiar” wykonana na zamówienie / cena 600 zł (ogniwa z depakietu): 13S3P / 10 Ah / 400 Wh / Samsung 35E
  • BMS (20 A / 5 A)

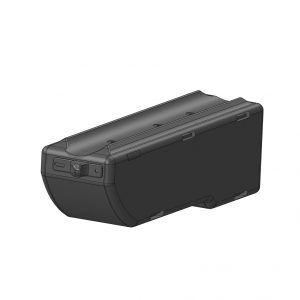

  • Skrzynka elektryczna / cena ok. 500 zł

Tutaj udostępniamy darmowy projekt (wydruk 3D)

  • Ładowarka / cena 150 zł: prąd ładowania 2 A
  • Osprzęt / cena 50 zł: kable, złączki

I już - ebike gotowy 🙂

Obejrzyj film z budowy tego ebike:
